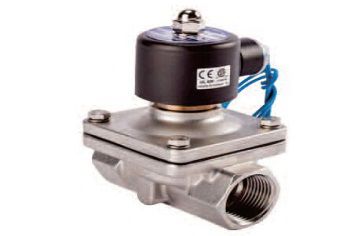

2614系列耐腐蚀不锈钢内螺纹直动电磁阀
型号、尺寸
型号 | 长 | 高 | 接管螺纹 |
2614ST-06T | 40.5 | 75 | 1/8" |
2614ST-08T | 40.5 | 75 | 1/4" |
2614ST-10T | 52.5 | 85.5 | 3/8" |
2614ST-10T | 69 | 117 | 3/8" |
2614ST-15T | 69 | 117 | 1/2" |
2614ST-20T | 73 | 123.5 | 3/4" |
2614ST-25T | 99 | 134.5 | 1" |
2614ST-32T | 112 | 172 | 11/4" |
2614ST-40T | 123 | 172 | 11/2" |
2614ST-50T | 168 | 209 | 2" |
型号 | 2614ST-06T | 2614ST-08T | 2614ST-10T | 2614ST-10T | 2614ST-15T | 2614ST-20T | 2614ST-25T | 2614ST-32T | 2614ST-40T | 2614ST-50T |
符号 | ||||||||||
使用流体 | 空气、水、油、瓦斯 | |||||||||
动作方式 | 直动式 | |||||||||
型式 | 常闭式 | |||||||||
流量孔镜mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | ||
CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||
接管口径 | 1/8" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
使用流体沾滞度 | 流体粘度20CTS以下 | |||||||||
使用压力kgf/cm2 | 水：0～7 空气：0～7 油：0～5 | |||||||||
工作温度 | -5～80℃ | |||||||||
使用电压范围 | ±10%AC220V 110V DC24V 其它电压可定制 | |||||||||
本体材质 | SUS304 不锈钢 （SUS316可定制） | |||||||||
油封材质 | NBR或VITON | |||||||||
型号 | A | B | C | φD | φE | φF | φG | H |
2614ST-25F | 140 | 14 | 2 | 115 | 62 | 4-14 | 85 | 160 |
2614ST-32F | 152 | 15 | 2 | 135 | 76 | 4-18 | 100 | 212 |
2614ST-40F | 152 | 15 | 2 | 145 | 84 | 4-18 | 110 | 215 |
2614ST-50F | 195 | 16 | 2 | 160 | 98 | 4-18 | 125 | 252 |
